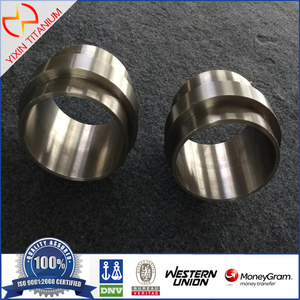

| Item | AMS 4928 Gr5 Forged Ring |
| Standard | AMS 4928 |
| Material Available | Gr5/ |
| Production scope | OD:300-1500mm; ID:200-1400mm; H:20-500mm |
| Production Method | Forging |
| Condition | Annealed |
| Test | Ultrasonic testing, Visual inspection, Dimensional inspection, Tensile & Chemical properties analysis. Impact test. High temperature tensile test |
产 品 质 量 证 明 书
QUALITY CERTIFICATION
合同号 Contract No. | 名 称 Name | 牌 号 Gr No. | 状 态 Condition | 尺 寸 Dimensions(mm) | 数 量（件） Amount(pc) | 净 重（公斤） Net Weight(kg) | 锭号 Ingot No. | 加工方法 Production method | 技术标准 Spec. | |||||||||||||||||||||||
/ | 钛环 Ti Ring | Gr5 | M | OD:480×ID420×H120mm | 15 | / | 534H20161214 | 锻造 Forging | AMS 4928 | |||||||||||||||||||||||
室温力 学性能 Mechanical Properties at Room Temp. | 试 样 状 态 Sample Condition | 抗拉强度σb Tensile Strength (MPa) | 屈服强度σ r0.2 Yield Strength (MPa) | 延伸率δb Elongation (%) | 断面收缩率ψ Reduction of Area (%) | 弯曲度 Bending Inspection (mm/m) | / | |||||||||||||||||||||||||
M | 974 | 894 | 17 | 37 | / | / | ||||||||||||||||||||||||||
其 他 Others | 外形尺寸 Dimensional Inspection | 表面质量 Visual Inspection | 无损检测 Ultrasonic Inspection | 水压试验 Hydraulic | 压扁试验 Flattening | 熔炼次数 No. Of Melting | / | |||||||||||||||||||||||||
合格 OK | 合格 OK | 合格 OK | / | / | 3 | / | ||||||||||||||||||||||||||
化学成份 Chemical Composition(%) | ||||||||||||||||||||||||||||||||
部 位 Location | Ti | / | / | / | / | Al | V | Fe | C | N | H | O | 其它Others | |||||||||||||||||||
单个Each | 总和Total | |||||||||||||||||||||||||||||||
上Top | 基Remainder | / | / | / | / | 6.00 | 4.18 | 0.185 | 0.006 | 0.010 | 0.001 | 0.13 | ≤0.1 | ≤0.4 | ||||||||||||||||||
中Middle | 基Remainder | / | / | / | / | / | / | / | / | / | / | / | / | / | ||||||||||||||||||
下Bottom | 基Remainder | / | / | / | / | / | / | / | / | / | / | / | / | / | ||||||||||||||||||
